Kako hidravlični blok ventilov izboljša delovanje in zanesljivost sistema?

Povzetek

Hidravlični sistemi se pogosto uporabljajo v industrijskih strojih, gradbeni opremi in avtomatskih linijah. V središču teh sistemov je kritična komponenta –blok hidravličnega ventila. Ta članek ponuja izčrpen vodnik za razumevanje delovanja hidravličnega bloka ventilov, zakaj je bistvenega pomena in kako rešuje pogoste težave strank, kot so puščanje, neučinkovitost in zapletenost vzdrževanja. Z raziskovanjem načel načrtovanja, izbire materiala in scenarijev uporabe ta vodnik pomaga kupcem in inženirjem pri sprejemanju ozaveščenih odločitev pri izbiri prave rešitve.

Kazalo

• 1. Kaj je hidravlični ventilni blok?
• 2. Kako deluje hidravlični ventilni blok?
• 3. Ključne prednosti za industrijske aplikacije
• 4. Pogoste težave strank in rešitve
• 5. Premisleki glede materiala in izdelave
• 6. Nasveti za optimizacijo oblikovanja
• 7. Scenariji uporabe
• 8. Primerjava: Integrirani proti tradicionalnim sistemom
• 9. Kako izbrati pravega dobavitelja
• 10. Pogosta vprašanja

1. Kaj je hidravlični ventilni blok?

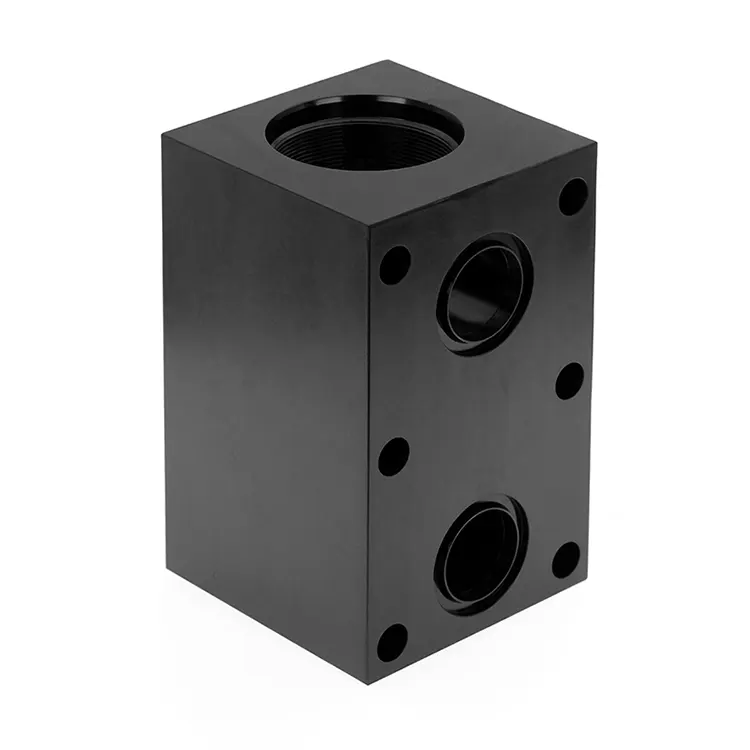

Blok hidravličnega ventila, znan tudi kot blok razdelilnika, je natančno obdelana kovinska komponenta, zasnovana za namestitev več hidravličnih ventilov v eno samo kompaktno enoto. Namesto povezovanja ventilov prek zunanjih cevovodov ventilski blok integrira pretočne kanale v notranjosti, kar bistveno poenostavi arhitekturo sistema.

Ti bloki so običajno izdelani iz aluminija, jekla ali nodularnega železa, odvisno od zahtev glede tlaka in okolja delovanja. S konsolidacijo več nadzornih funkcij v eno enoto hidravlični bloki ventilov povečajo učinkovitost sistema in zmanjšajo možna mesta okvar.

2. Kako deluje hidravlični ventilni blok?

Blok hidravličnega ventila deluje tako, da usmerja pretok tekočine skozi notranje kanale, ki povezujejo različne ventile, kot so tlačni varnostni ventili, smerni krmilni ventili in ventili za krmiljenje pretoka. Ti kanali so skrbno zasnovani, da zmanjšajo izgubo tlaka in zagotovijo natančen nadzor.

• Tekočina vstopi v blok skozi vstopno odprtino
• Notranji prehodi vodijo tekočino do posebnih ventilov
• Ventili uravnavajo tlak, smer in pretok
• Tekočina izstopa skozi določene izhodne odprtine

Ta integrirana zasnova odpravlja potrebo po zapletenih zunanjih cevkah, kar zmanjšuje čas namestitve in tveganje puščanja.

3. Ključne prednosti za industrijske aplikacije

Bloki hidravličnih ventilov nudijo številne prednosti, ki neposredno obravnavajo pomisleke glede operativne učinkovitosti in zanesljivosti:

• Zmanjšano puščanje:Manj zunanjih povezav pomeni manj možnih mest puščanja
• Kompaktna zasnova:Prihrani prostor pri postavitvah strojev
• Izboljšana učinkovitost:Optimizirane pretočne poti zmanjšajo izgubo tlaka
• Nižji stroški vzdrževanja:Poenostavljena struktura sistema zmanjša čas izpadov
• Izboljšana zanesljivost:Integrirana zasnova zmanjša tveganje za okvaro

4. Pogoste težave strank in rešitve

5. Premisleki glede materiala in izdelave

Izbira materiala igra ključno vlogo pri vzdržljivosti in učinkovitosti hidravličnih blokov ventilov:

• Aluminij:Lahek, odporen proti koroziji, primeren za srednji tlak
• Jeklo:Visoka trdnost, idealna za visokotlačne sisteme
• Nodularna litina:Odlična vzdržljivost in odpornost na vibracije

Napredna CNC obdelava zagotavlja natančno vrtanje notranjih kanalov. Pri Difonu se izvajajo strogi procesi nadzora kakovosti, ki zagotavljajo dimenzijsko natančnost in gladke notranje površine, kar neposredno vpliva na učinkovitost pretoka.

6. Nasveti za optimizacijo oblikovanja

Optimiziranje zasnove bloka hidravličnih ventilov lahko bistveno izboljša delovanje sistema:

• Zmanjšajte ostre zavoje v notranjih kanalih, da zmanjšate turbulenco
• Zagotovite ustrezne tesnilne površine, da preprečite puščanje
• Zasnova za enostavno vzdrževanje in zamenjavo ventila
• Uporabite simulacijska orodja za analizo dinamike toka

Za izpolnjevanje posebnih operativnih zahtev je pogosto potrebna prilagoditev. Dobro zasnovan blok lahko zmanjša porabo energije in podaljša življenjsko dobo sistema.

7. Scenariji uporabe

Bloki hidravličnih ventilov se pogosto uporabljajo v različnih panogah:

• Gradbeni stroji (bagri, nakladalci)
• Kmetijska oprema
• Sistemi industrijske avtomatizacije
• Oprema za ravnanje z materialom
• Pomorski in priobalni sistemi

Zaradi svoje vsestranskosti so kritična komponenta v mobilnih in stacionarnih hidravličnih sistemih.

8. Primerjava: Integrirani proti tradicionalnim sistemom

9. Kako izbrati pravega dobavitelja

Izbira zanesljivega dobavitelja je ključnega pomena za zagotavljanje kakovosti in dolgoročne uspešnosti izdelkov. Upoštevajte naslednje dejavnike:

• Izkušnje pri natančni obdelavi
• Zmožnosti prilagajanja
• Standardi nadzora kakovosti
• Strokovno znanje o izbiri materiala
• Tehnična podpora in poprodajne storitve

Difon je zaupanja vreden proizvajalec, specializiran za visokokakovostne hidravlične komponente. Z napredno CNC tehnologijo in strogimi inšpekcijskimi postopki Difon zagotavlja zanesljive in prilagojene rešitve hidravličnih blokov ventilov, prilagojene različnim industrijskim potrebam.

Za več podrobnosti lahko raziščete stran izdelka:
Stran izdelka bloka hidravličnega ventila

10. Pogosta vprašanja

V1: Kakšna je glavna funkcija bloka hidravličnega ventila?

Integrira več hidravličnih ventilov v eno enoto za učinkovito krmiljenje pretoka tekočine, tlaka in smeri.

V2: Ali je mogoče prilagoditi bloke hidravličnih ventilov?

Da, večina proizvajalcev ponuja zasnove po meri glede na sistemske zahteve, vključno s konfiguracijo vrat in integracijo ventilov.

V3: Kateri materiali so najboljši za visokotlačne aplikacije?

Jeklo ima na splošno prednost zaradi svoje visoke trdnosti in odpornosti proti deformacijam pod pritiskom.

V4: Kako ventilski blok zmanjša puščanje?

Z odpravo zunanjih cevi in ​​povezav znatno zmanjša možna mesta puščanja.

V5: Ali je vzdrževanje težko?

Ne, integrirana zasnova poenostavi vzdrževanje in skrajša čas izpada v primerjavi s tradicionalnimi sistemi.

Zaključek

Bloki hidravličnih ventilov so bistveni za izboljšanje učinkovitosti, zanesljivosti in kompaktnosti sistema v sodobnih hidravličnih aplikacijah. Z obravnavo pogostih težav, kot so uhajanje, kompleksnost in neučinkovitost, zagotavljajo poenostavljeno rešitev za industrijske operacije.

Če iščete visoko zmogljivo in prilagojeno rešitev hidravličnega bloka ventilov,Difonponuja strokovno znanje in proizvodne zmogljivosti za izpolnitev vaših potreb.Kontaktirajte nasdanes, da razpravljamo o vaših projektnih zahtevah in odkrijemo, kako lahko pomagamo optimizirati delovanje vašega hidravličnega sistema.
