Kako deluje hidravlična obdelava razdelilnika?

Povzetek

Hidravlična obdelava razdelilnikaje kritičen proizvodni proces, ki se uporablja za izdelavo kompaktnih, visoko natančnih blokov za krmiljenje tekočine za hidravlične sisteme. Te komponente določajo učinkovitost, varnost in zanesljivost kompleksnih hidravličnih tokokrogov, ki se uporabljajo v gradbenih strojih, industrijski avtomatizaciji, vesoljskih sistemih in energetski opremi. Ta članek pojasnjuje, kako deluje strojna obdelava hidravličnega razdelilnika, ključne izzive, vidike materiala, tehnike obdelave, metode nadzora kakovosti in kako profesionalni proizvajalci zagotavljajo dolgoročno delovanje in delovanje brez puščanja.

Kazalo

• 1. Uvod v obdelavo hidravličnega kolektorja
• 2. Kako deluje proces obdelave
• 3. Ključni proizvodni izzivi
• 4. Materiali, uporabljeni pri obdelavi razdelilnika
• 5. Zahteve glede natančnosti in tolerance
• 6. Pregled tehnik obdelave
• 7. Kontrola in testiranje kakovosti
• 8. Industrijske aplikacije
• 9. Profesionalna proizvodna podpora podjetja Difon
• 10. Pogosta vprašanja

1. Uvod v obdelavo hidravličnega kolektorja

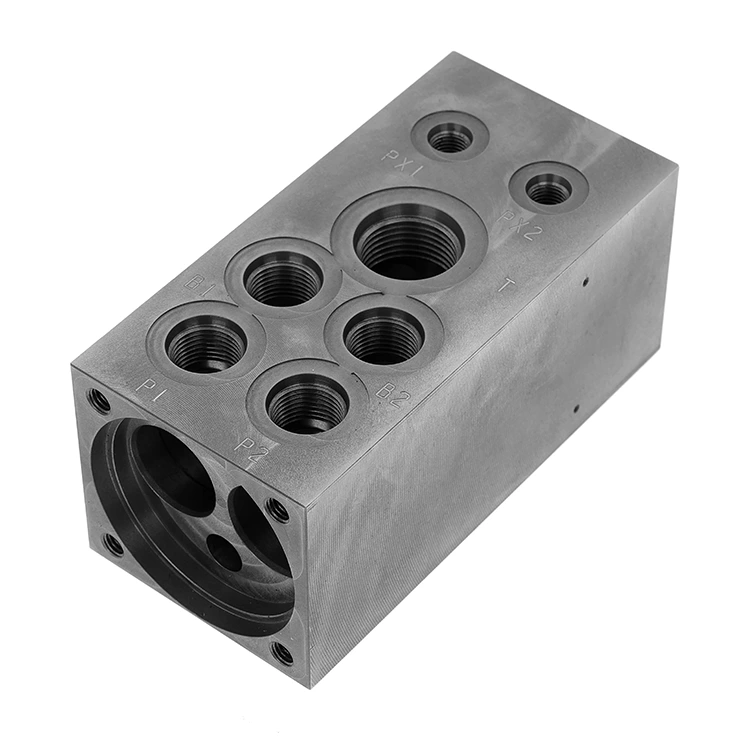

Hidravlični razdelilniki so zasnovani bloki, ki usmerjajo pretok tekočine med črpalkami, ventili, aktuatorji in rezervoarji v hidravličnih sistemih. Namesto uporabe več cevi in ​​priključkov razdelilniki integrirajo kanale v en sam trdni blok. To zmanjša mesta puščanja, izboljša kompaktnost sistema in poveča zanesljivost.

Obdelava hidravličnega kolektorja se nanaša na natančen proizvodni proces CNC, ki ustvarja notranje pretočne kanale, odprtine ventilov in tesnilne površine znotraj kovinskega bloka. Natančnost tega postopka neposredno vpliva na delovanje in varnost sistema.

2. Kako deluje proces obdelave

Strojna obdelava hidravličnih razdelilnikov vključuje več visoko nadzorovanih stopenj. Vsak korak zahteva natančen inženiring in napredno CNC opremo.

1. Oblikovanje in inženiring– Hidravlične sheme se pretvorijo v 3D modele CAD, ki določajo pretočne poti, odprtine in montažne površine.
2. Priprava materiala– Bloki iz aluminija, jekla ali nerjavečega jekla visoke trdnosti so izbrani in razrezani na želeno velikost.
3. CNC programiranje– Poti orodij se ustvarijo s programsko opremo CAM, da se zagotovi natančno vrtanje in rezkanje.
4. Globoko vrtanje lukenj– Notranji pretočni kanali so ustvarjeni s posebnimi tehnikami vrtanja.
5. Rezkanje in prestavljanje– Ventilske votline, navojne odprtine in montažni vmesniki so strojno obdelani.
6. Razigljevanje in čiščenje– Notranji prehodi se očistijo, da se odstranijo ostružki in prepreči kontaminacija.

Vsako stopnjo je treba strogo nadzorovati, da se zagotovi učinkovitost tekočine in prepreči izguba tlaka ali puščanje.

3. Ključni proizvodni izzivi

Obdelava hidravličnega kolektorja je zelo zapletena zaradi strogih funkcionalnih in konstrukcijskih zahtev.

• Natančnost notranjega kanala:Že manjša odstopanja lahko motijo ​​dinamiko hidravličnega pretoka.
• Preprečevanje puščanja:Tesnilne površine morajo ohraniti popolno ravnost in končno obdelavo.
• Odstranjevanje čipov:Globoki notranji prehodi otežujejo čiščenje po obdelavi.
• Toplotna deformacija:Toplota, ki nastaja med strojno obdelavo, lahko vpliva na dimenzijsko stabilnost.

4. Materiali, uporabljeni pri obdelavi razdelilnika

Izbira materiala igra ključno vlogo pri zmogljivosti, trajnosti in stroškovni učinkovitosti.

• Aluminijeve zlitine:Lahek in odporen proti koroziji, pogosto uporabljen v mobilnih hidravličnih sistemih.
• Ogljikovo jeklo:Visoka trdnost za težke industrijske aplikacije.
• Nerjaveče jeklo:Odlična odpornost proti koroziji za težka okolja.

5. Zahteve glede natančnosti in tolerance

Hidravlični razdelilniki zahtevajo izjemno ozke tolerance, pogosto znotraj mikronov. Površinska hrapavost, pravokotnost in koncentričnost neposredno vplivajo na hidravlično tesnjenje in učinkovitost pretoka.

Proizvajalci uporabljajo napredne CNC obdelovalne centre z večosnim nadzorom, da zagotovijo ponovljivost in doslednost natančnosti v proizvodnih serijah.

6. Pregled tehnik obdelave

7. Kontrola in testiranje kakovosti

Zagotavljanje kakovosti je bistveno pri proizvodnji hidravličnih razdelilnikov. Proizvajalci izvajajo stroge inšpekcijske postopke:

• Pregled 3D koordinatnega merilnega stroja (CMM).
• Preizkušanje tlačnega puščanja
• Analiza hrapavosti površine
• Preverjanje poti toka

Vsak razdelilnik mora prestati preskus tlaka in tesnjenja, da se zagotovi varno delovanje v ekstremnih pogojih.

8. Industrijske aplikacije

Hidravlični razdelilniki se uporabljajo v številnih panogah, kjer je nadzor moči tekočine bistven.

• Gradbeni stroji (bagri, nakladalci)
• Sistemi industrijske avtomatizacije
• Letalski hidravlični nadzorni sistemi
• Pomorska in morska oprema
• Energija in sistemi za proizvodnjo električne energije

9. Profesionalna proizvodna podpora podjetja Difon

Visokokakovostna obdelava hidravličnega kolektorja ne zahteva le napredne opreme, ampak tudi globoko inženirsko strokovno znanje.Difonje specializirano za natančne CNC obdelovalne rešitve za hidravlične sisteme, ki zagotavljajo zasnove razdelilnikov po meri, prilagojene kompleksnim industrijskim zahtevam.

Od razvoja prototipa do množične proizvodnje Difon zagotavlja strog nadzor dimenzij, optimizirano zasnovo pretoka in zanesljivo tesnjenje. Vsak izdelek je podvržen strogemu pregledu, da ustreza zahtevnim delovnim okoljem.

Če iščete stabilno delovanje, zmanjšano tveganje puščanja in visoko učinkovite hidravlične rešitve, lahko Difon podpre vaš projekt s proizvodnimi zmogljivostmi od konca do konca.Kontaktirajte nasdanes, da bi razpravljali o vaših zahtevah glede obdelave hidravličnega razdelilnika.

10. Pogosta vprašanja

V1: Kaj je glavni namen hidravličnega razdelilnika?
Hidravlični razdelilnik usmerja in nadzoruje pretok tekočine znotraj hidravličnega sistema, nadomešča več zunanjih cevi in ​​zmanjšuje tveganje puščanja.

V2: Zakaj je natančnost obdelave tako pomembna?
Že majhna odstopanja lahko povzročijo izgubo tlaka, neučinkovitost ali odpoved sistema zaradi visokotlačne dinamike tekočine.

V3: Kateri material je najboljši za hidravlične razdelilnike?
Odvisno od zahtev aplikacije. Aluminij je običajen za lahke sisteme, medtem ko se jeklo uporablja za visokotlačna okolja.

V4: Kako proizvajalci zagotavljajo, da ne pušča?
Z natančno obdelavo, površinsko obdelavo in tlačnim testiranjem v simuliranih delovnih pogojih.

V5: Ali lahko Difon upravlja z zasnovami razdelilnikov po meri?
ja Difon nudi popolnoma prilagojene obdelovalne rešitve, ki temeljijo na zahtevah hidravličnega sistema naročnika.
