Inženirska odličnost: Razumevanje principov hidravličnih ventilskih blokov

Na področju moči tekočine je blok hidravličnega ventila možgani, ki nadzorujejo tlak, pretok in krmiljenje smeri hidravlične tekočine, da se doseže pravilno premikanje aktuatorja v želeni položaj, kot ga določa aplikacija.

1. Razvrstitev in funkcionalnost

Hidravlične regulacijske ventile lahko na splošno razvrstimo v tri vrste regulacijskih ventilov: smerni regulacijski ventili, tlačni regulacijski ventili, regulacijski ventili pretoka. Ti pa zagotavljajo nadzor nad tremi osnovnimi krogi v katerem koli hidravličnem sistemu: krmiljenje smeri, regulacija tlaka, nadzor hitrosti. Ti ventili so lahko razporejeni kot ventili z navojem, ventili, nameščeni na ploščo, ali ventili s kartušami.

2. Anatomija dvosmernega kartušnega ventila

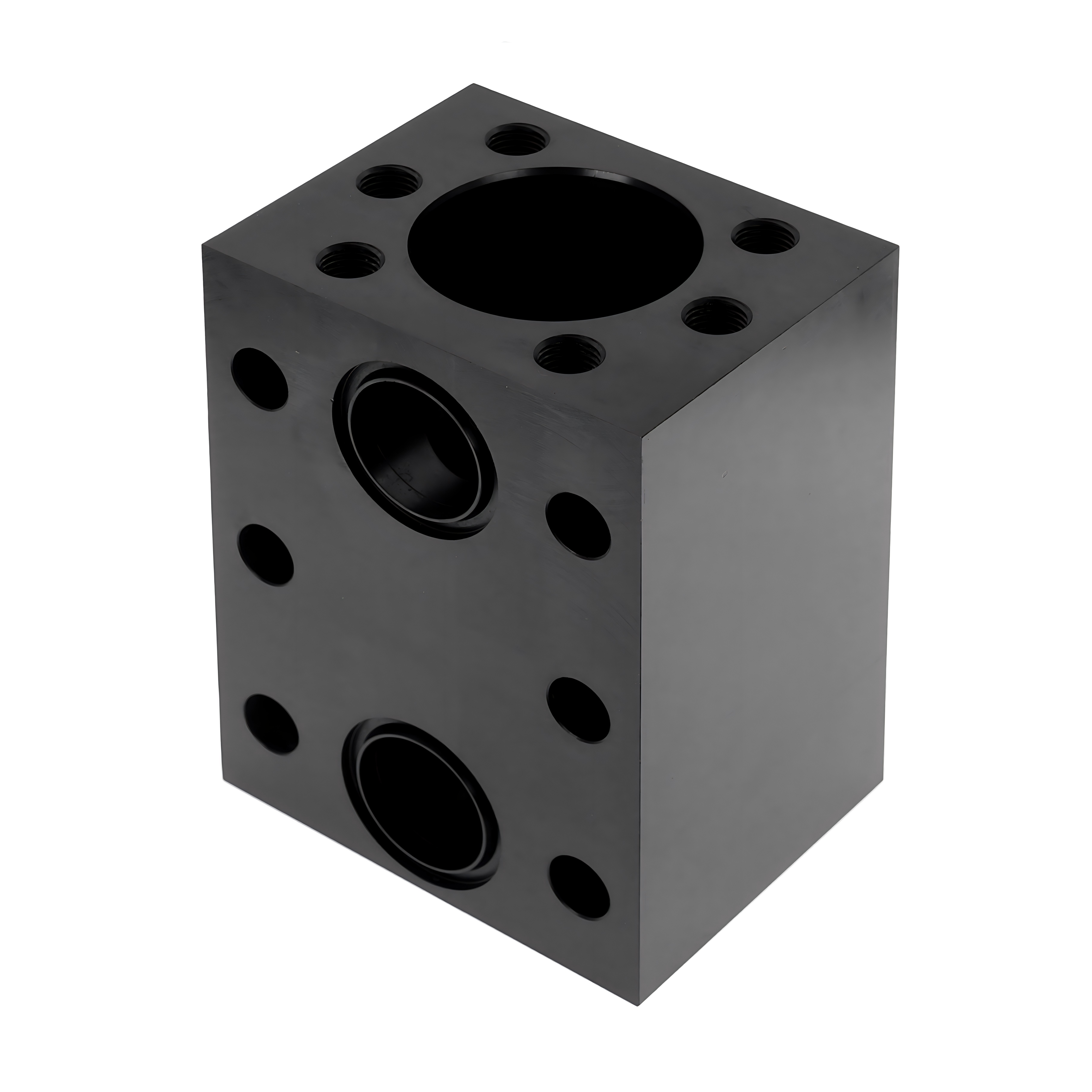

Kot eden izmed vodilnih proizvajalcev precizne strojne obdelave je Difon specializiran za kompleksno proizvodnjo dvosmernih kartušnih ventilov, ki jih je mogoče najti v naslednjih segmentih: Vložek, sestavljen iz tuljave, tulca, vzmeti in tesnil. To je glava ventila, ki upravlja glavni oljni tokokrog. Krmilni pokrov drži miniaturne krmilne elemente in varno drži vložek med krmilno komoro pilota in glavno krmilno komoro. Pilotni ventil, nameščen na pokrovu za upravljanje večjega glavnega tuljava. Najpogosteje so to elektromagnetni smerni ventili, skladni s standardom ISO, ali proporcionalni tlačni ventili. Integrirani razdelilni blok vsebuje vse zgoraj navedene komponente in upravlja notranjo komunikacijo oljnih tokokrogov, ki so zelo zapleteni.
