Upogibanje pločevine

CNC upogibanje delov za ofsetno upogibanje pločevine pri Difon Machinery

Proizvajalci v panogah, kot so ohišja elektronske opreme, industrijske omare in okvirji medicinskih naprav, pogosto potrebujejo pločevinaste dele z natančnimi, nadzorovanimi odmiki. Ti deli premostijo vrzeli med neujemajočimi se sklopnimi površinami ali ustvarijo strukturiran razmik za notranje komponente. Difon Machinery je specializiran za storitve natančnega ofsetnega krivljenja pločevine, ki rešuje izzive poravnave. Dobavljamo rešitve za upogibno upogibanje po meri in delno po meri za aplikacije, kot so stopničaste elektronske podpore za nosilce, zamaknjene pregrade za omarice, zamaknjene plošče za montažo medicinskih naprav in drugo. Vsak del je izdelan z napredno tehnologijo CNC krivljenja za doseganje natančnih velikosti zamika in doslednih kotov. To zagotavlja, da se gladko prilegajo vašim obstoječim montažnim linijam. Če sodelujete z Difonom za svoje ofsetne dele, odpravite potrebo po ročnih nastavitvah ali sestavljanju več komponent, kar poenostavi vaš proizvodni proces. To ima za posledico izboljšano prileganje izdelka, funkcionalnost in pospešen čas sestavljanja.

Upogibanje pločevine ni samo vrsta standardnega upogibanja – je specializiran postopek za odpravljanje običajne težave pri izdelavi: poravnavanje delov s površinami, ki ne ležijo na isti ravnini. Vzemimo elektronsko napravo: morda potrebuje nosilec, ki premakne vezje 10 mm nad kovinsko ohišje, da se izognemo težavam s toploto. Industrijska omara bi lahko potrebovala razdelilnik s 5 mm odmikom, da se prilega tesnilnemu tesnilu. Medicinski voziček lahko zahteva montažno ploščo s 3 mm odmikom za delo z obstoječo strojno opremo. Standardne storitve krivljenja pogosto ne izpolnjujejo teh natančnih zahtev. Izdelujejo dele z nedoslednimi globinami zamika ali koti, ki vas prisilijo, da se prilagodite na mestu – s tem izgubljate čas in tvegate poškodbe delov. V Difonovi tovarni za ofsetno upogibanje ne samo "upogibamo delov z odmiki". Vsak odmik oblikujemo tako, da ustreza vašim specifičnim potrebam sestavljanja. Postopek se začne z analizo interakcije dela z drugimi komponentami: Kakšno režo potrebujete med površinami? Bo odmik obdržal težo ali samo dodal razmik? Ali mora biti odmik poravnan z vnaprej izvrtanimi luknjami? Ta pristop, osredotočen na montažo, zagotavlja, da je vsak ofsetni del, ki ga dobavimo, dosežen pri prvem prileganju. Brez predelave, brez zamud pri vašem urniku proizvodnje.

Naša storitev ofsetnega krivljenja pločevine se začne s trifaznim potekom dela, osredotočenim na natančnost in združljivost. Postopek se začne s podrobno analizo vaših zahtev po izravnavi. Standardno upogibanje se osredotoča samo na dimenzije delov, vendar moramo pri ofsetnem upogibanju pločevine preslikati celoten kontekst sestavljanja dela. Na primer, če potrebujete zamaknjeni nosilec za 19-palčno strežniško omaro, naša ekipa inženirjev najprej preveri notranjo velikost omarice, težo nosilca bo nosila in kje so obstoječe pritrdilne luknje. Nato uporabimo programsko opremo 2D CAD za izdelavo »načrta za odmik«. To ne navaja samo dolžine, širine in globine odmika dela – označuje tudi referenčne točke za poravnavo z drugimi komponentami. Načrt vključuje ključne podrobnosti: »smer zamika«, »toleranco zamika« in »zaporedje upogibov«. Za kompleksne dele z več odmiki – kot je pregrada omarice z navpičnimi in vodoravnimi odmiki – izdelamo 3D upodobitve. Ti prikazujejo, kako se bo del prilegal končnemu sestavu, tako da ujamemo težave s poravnavo pred začetkom proizvodnje. Ta korak preslikave zagotavlja, da postopek upogibanja z zamikom ustreza vašim edinstvenim potrebam sestavljanja, ne le splošnim pravilom.

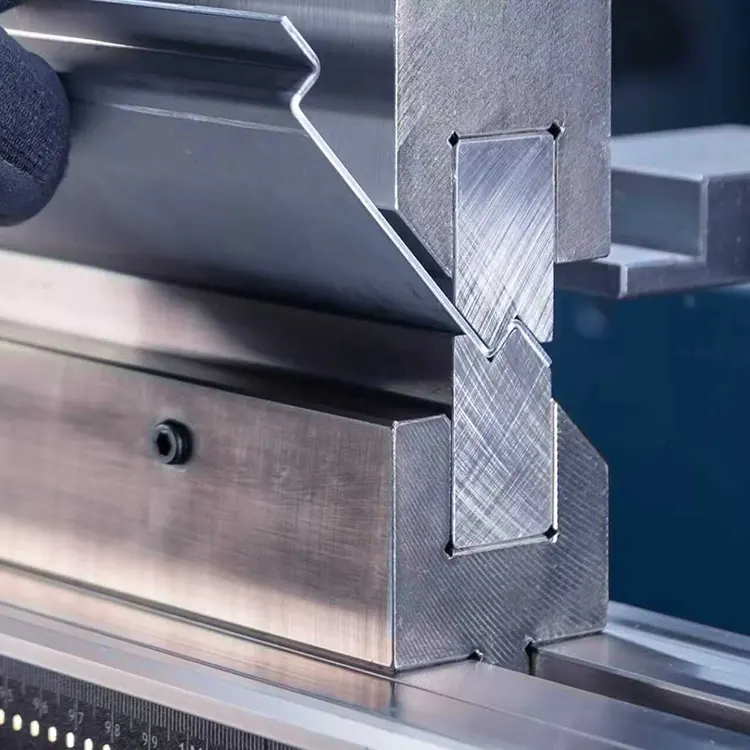

Ko je načrt odmika narejen, se premaknemo na večosno CNC krivljenje, da naredimo natančne odmike. Ta faza uporablja našo specializirano opremo za zagotavljanje natančnosti. Osnovni 3-osni CNC krivilni stroji imajo težave z doslednim nadzorom zamika, vendar uporabljamo 6-osne. Ti imajo dvojne merilnike hrbta in senzorje za spremljanje odmika v realnem času. Omogočajo nam prilagajanje dveh ključnih stvari za offset upogibanje: »globino odmika« in »kot odmika«. Recimo, da izdelujemo 5 mm navpični zamaknjeni nosilec iz hladno valjanega jekla debeline 1,5 mm. CNC-sistem sledi jasnemu zaporedju: najprej poravna kovinsko pločevino s primarnim hrbtom, da zadene prvo točko upogiba. Nato uporabi 110 barov tlaka, da naredi krivino za 90°—to tvori prvi korak odmika. Nato sekundarna hrbtna stran premakne ploščo vodoravno za 5 mm. Na koncu uporabi 105 barov tlaka, da naredi drugi upogib za 90°. S tem je zamik končan in obe površini ostaneta vzporedni znotraj ±0,05 mm. Ta večosni nadzor odpravlja "zamik zamika" - postopno odstopanje v globini, ki je običajno pri ročnih ali osnovnih CNC upogibnih postopkih.

Po izdelavi odmika opravimo testiranje kompatibilnosti sklopa. Ta korak, ključna razlika med našimi storitvami, temelji na razumevanju, da sama dimenzijska natančnost brez združljivosti sestavov ni dovolj. To testiranje ni samo preverjanje velikosti. Kopiramo vaše dejansko montažno okolje z uporabo pravih ali replik delov. Na primer, če ste naročili zamaknjene nosilce za medicinski pripomoček, jih namestimo na kopijo okvirja vaše naprave. Nato pritrdimo medicinsko komponento, za katero je namenjena, in preverimo: Ali zamik omogoča 8 mm razmika, ki ga potrebujete med okvirjem in roko? Ali lahko pritrdite komponento, ne da bi jo prisilili ali napačno poravnali nosilec? Ali so predhodno izvrtane luknje v nosilcu poravnane z luknjami v okvirju? Če najdemo kakršno koli neusklajenost – tudi tako majhno kot 0,1 mm – prilagodimo nastavitve CNC krivljenja za preostali del serije. Morda prilagodite položaj zadaj ali upogibni tlak. Ta validacija v resničnem svetu zagotavlja, da vaši ofsetni deli niso le dimenzijsko natančni, temveč tudi optimizirani za takojšnjo integracijo.

Zagotavljanje kakovosti za ofsetne dele temelji na treh kritičnih lastnostih. Osredotočeni smo na tri ključne stvari: dosledno globino zamika, vzporednost med zamaknjenimi površinami in poravnavo z referenčnimi točkami sklopa. Za vsak del z laserskim daljinomerom preverimo globino zamika na treh točkah. Zagotavljamo, da odstopanje po delu ni večje od ±0,05 mm. Za preverjanje vzporednosti uporabljamo natančen merilnik ravnosti, da primerjamo obe zamaknjeni površini. Zavrnemo vse dele, kjer je razmik med površinami večji od 0,08 mm. Za preverjanje poravnave uporabljamo CMM za preslikavo položaja predhodno izvrtanih lukenj ali zarez glede na odmik. Zagotavljamo, da se ujemajo z vašim načrtom znotraj ±0,1 mm. Vsak del, ki prestane te preglede, dobi edinstveno serijsko številko. To se povezuje z njegovimi proizvodnimi podatki za popolno sledljivost. To je bistvenega pomena za regulirane industrije, kot so medicinske naprave in vesoljska industrija, kjer sta popolna sledljivost in skladnost obvezna.

Difonova ključna razlika je v naši predanosti inovacijam, osredotočenim na montažo. Zavedamo se, da se potrebe po izravnavi pogosto spreminjajo, ko se razvija zasnova vašega izdelka. Zato nudimo "hitro rekonfiguracijo" za tekoče projekte. Če morate sredi proizvodnje spremeniti odmik z 10 mm na 12 mm, lahko naši CNC-stroji spremenijo nastavitve v manj kot 10 minutah. Osnovni stroji potrebujejo 30+ minut - to močno skrajša čas izpadov. Ponujamo tudi nasvete za »optimizacijo offsetov«. Če vaša začetna zasnova potrebuje zapleten, večstopenjski odmik, ki stane preveč, lahko naši inženirji predlagajo enostavnejše oblike odmika. Na primer, prejšnji mesec je stranka zahtevala nosilec s tremi ločenimi 5 mm odmiki. Preoblikovali smo ga v enojni 15 mm odmik s stopničastimi funkcijami. To je skrajšalo proizvodni čas za 25 %, hkrati pa ohranilo popolno združljivost z njihovim sestavljanjem.

Difon Machinery sodeluje z vami pri reševanju izzivov pri sestavljanju in zagotavlja več kot le dele – nudimo brezhibno integracijo. Osredotočeni smo na poravnavo sestavov, večosno CNC natančnost, testiranje v resničnem svetu in prilagodljivo podporo. Vsak ofsetni del, ki ga izdelamo, se brez težav prilega vašemu proizvodnemu procesu. To vam prihrani čas, zmanjša količino odpadkov in naredi vaš izdelek bolj zanesljiv. Če izdelujete elektronska ohišja, industrijske omare ali medicinske naprave, smo pripravljeni spremeniti vaše potrebe po offsetu v visokokakovostne dele, pripravljene za sestavljanje. Ali ste pripravljeni razpravljati o tem, kako lahko naše strokovno znanje o ofsetnem krivljenju koristi vašemu projektu? Prosim za vzorčni del? Pridite pogledat našo tovarno? Kontaktirajte našo ekipo. Prepričajte se sami, kako naš proces preoblikuje pločevino v natančne komponente, ki izboljšajo učinkovitost in zanesljivost vaših izdelkov
